# Introdução a Dados Relacionais
### Benilton Carvalho, Guilherme Ludwig, Tatiana Benaglia

---

## Dados em múltiplas tabelas

* É comum que dados estejam guardados em múltiplas tabelas. Esse modelo de banco de dados é conhecido como *Modelo Relacional* (https://en.wikipedia.org/wiki/Relational_model), em que os dados são acessados através de um *nome de tabela*, uma *chave* (*key*) e uma *coluna* (*features*).

* Se espera que, em no mínimo uma tabela, a chave identifique unicamente cada observação.

* O material da aula é baseado no capítulo 13 do livro *R for Data Science* (Wickham & Grolemund, 2017). Leiam o capítulo para verem exemplos adicionais: http://r4ds.had.co.nz/relational-data.html

---

## Exemplo de Dados Relacionais

O pacote `nycflights13` contém 4 tabelas (`airports`, `planes`, `weather` e`airlines`) que são relacionadas com a tabela `flights`.

As relações podem ser visualizadas no seguinte diagrama:

**Fonte:** [R for Data Science, Capítulo 13.](https://r4ds.had.co.nz/relational-data.html) Wickham & Grolemund, 2017.

---
## Chaves (*Keys*)

As variáveis usadas para conectar cada par de tabelas são chamadas de **chaves**.

Chave: é uma variável (ou conjunto de variáveis) que identifica unicamente uma observação.

Exemplo de base relacional: [Figura de Wikipedia - Relation Model](https://en.wikipedia.org/wiki/Relational_model)

---

## Exemplo: Super-heróis e Editoras

Qual é a chave que conecta as duas tabelas de dados: superheroes e publishers?

---

## Consultas

* Cada tabela, separadamente, funciona como os bancos de dados com que trabalhamos até agora.

* Uma coluna em comum entre as tabelas será usada como chave, ligando a informação de cada linha. Porém, não há garantias que o valor seja único, nem sempre qual coluna servirá de chave é óbvio.

* Uma *consulta* (ou *query*) é um pedido do usuário ao *relational database management system* (RDBMS) que une informações de um grupo de indivíduos (baseados na chave) ao longo de várias tabelas.

* Nós vamos, primeiramente, examinar a operação *join*, do pacote `dplyr`, para realizar consultas em pares de tabelas.

---

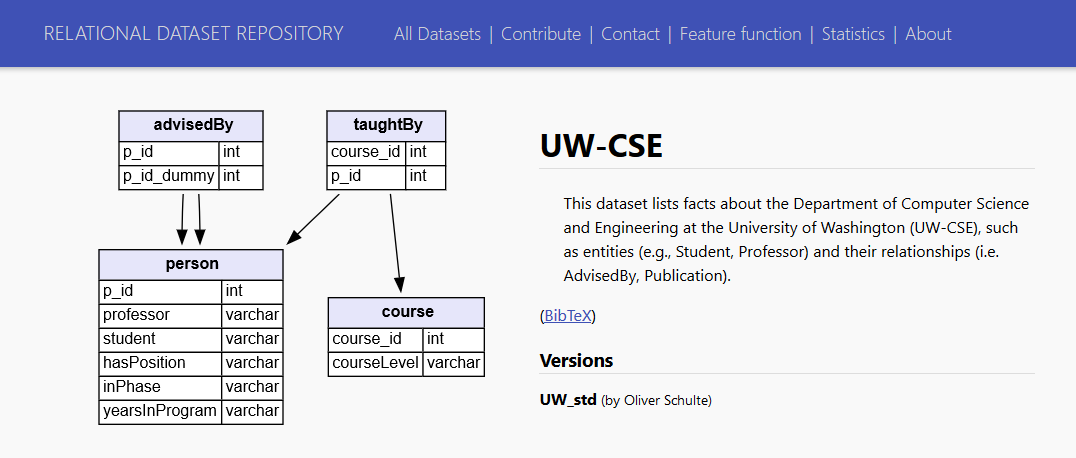

## Exemplo

![](aula03/04-rdr.png)

Professores e alunos da University of Washington, ciência da computação.

Dados: https://relational.fit.cvut.cz/dataset/UW-CSE

Explicação: http://aiweb.cs.washington.edu/ai/mln/database.html

---

## Recuperando dados do MySQL server

Código apenas para a reprodução do exemplo. SQL será abordado só em aulas futuras.

```r
library(RMySQL)
mydb <- dbConnect(MySQL(), user='guest', password='relational',
 dbname='UW_std', port = 3306,
 host='relational.fit.cvut.cz')
rs <- dbSendQuery(mydb, "SELECT * FROM advisedBy")
advisedBy <- fetch(rs, n=-1)
rs <- dbSendQuery(mydb, "SELECT * FROM course")
course <- fetch(rs, n=-1)
rs <- dbSendQuery(mydb, "SELECT * FROM person")
person <- fetch(rs, n=-1)
rs <- dbSendQuery(mydb, "SELECT * FROM taughtBy")
taughtBy <- fetch(rs, n=-1)
dbDisconnect(mydb)
write.csv(advisedBy, "a03-advisedBy.csv", row.names = FALSE)
write.csv(course, "a03-course.csv", row.names = FALSE)
write.csv(person, "a03-person.csv", row.names = FALSE)
write.csv(taughtBy, "a03-taughtBy.csv", row.names = FALSE)
```

---

## advisedBy

```r
advisedBy %>% as_tibble
```

```
## # A tibble: 113 x 2
## p_id p_id_dummy
## <int> <int>
## 1 96 5
## 2 118 5
## 3 183 5
## 4 263 5
## 5 362 5
## 6 266 7
## 7 272 7
## 8 6 29
## 9 242 29
## 10 303 29
## # … with 103 more rows
```

`p_id` orienta `p_id_dummy`.

---

## course

```r
course %>% as_tibble
```

```
## # A tibble: 132 x 2
## course_id courseLevel
## <int> <chr>
## 1 5 Level_300
## 2 11 Level_300
## 3 18 Level_300
## 4 104 Level_300
## 5 124 Level_300
## 6 146 Level_300
## 7 147 Level_300
## 8 165 Level_300
## 9 8 Level_400
## 10 20 Level_400
## # … with 122 more rows
```

`level_100` (introdução), `level_300` (graduação, segundo ano), `level_400` (graduação, avançado) e `level_500` (pós-graduação).

---

## taughtBy

```r
taughtBy %>% as_tibble
```

```
## # A tibble: 189 x 2
## course_id p_id
## <int> <int>
## 1 0 40
## 2 1 40
## 3 2 180
## 4 3 279
## 5 4 107
## 6 7 415
## 7 8 297
## 8 9 235
## 9 11 52
## 10 11 57
## # … with 179 more rows
```

Qual curso em `course_id` e `p_id` de quem ensinou.

---

## person

```r
person %>% as_tibble
```

```
## # A tibble: 278 x 6
## p_id professor student hasPosition inPhase yearsInProgram
## <int> <int> <int> <chr> <chr> <chr>
## 1 3 0 1 0 0 0
## 2 4 0 1 0 0 0
## 3 5 1 0 Faculty 0 0
## 4 6 0 1 0 Post_Quals Year_2
## 5 7 1 0 Faculty_adj 0 0
## 6 9 0 1 0 Post_Generals Year_5
## 7 13 0 1 0 Post_Generals Year_7
## 8 14 0 1 0 Post_Generals Year_10
## 9 15 0 1 0 Post_Quals Year_3
## 10 18 0 1 0 Pre_Quals Year_3
## # … with 268 more rows
```

- `p_id` identifica indivíduos unicamente em `person`;

---

## Tabelas não são 1-1

```r
# Same course, different faculty
taughtBy %>% filter(course_id == 11)
```

```
##   course_id p_id
## 1        11   52
## 2        11   57
## 3        11  298
## 4        11  324
## 5        11  331
```

```r
# Same faculty, different course
taughtBy %>% filter(p_id == 40)
```

```
##   course_id p_id
## 1         0   40
## 2         1   40
```

- `p_id` identifica indivíduos unicamente em `person`;
- `course_id` identifica cursos unicamente em `courses`.

---

## Objetivo da aula de hoje

* Como relacionar informação de diferentes tabelas?

* Por exemplo, é mais comum que professores adjuntos ensinem classes de pós-graduação?

* Nós sabemos trabalhar com tabelas isoladas. Para duas ou mais tabelas, consideraremos funções do tipo **JOIN**.

* Um *join* é uma maneira de conectar cada linha de uma tabela a nenhuma, uma ou várias linhas de outra.

* Examinaremos a operação *join* do pacote `dplyr`, para realizar consultas em pares de tabelas.

---

## Pacote `dplyr`

Para trabalhar com dados relacionais, você precisará conhecer verbos que lidem com pares de tabelas.

No pacote `dplyr`, existem três famílias de verbos que são usados para esse fim:

* **Mutating Joins**: adicionam novas variáveis a uma tabela de dados a partir de observações correspondentes em outra tabela.

* **Filtering Joins**: filtram observações de uma tabela baseadas no fato de corresponderem ou não a uma observação em outra tabela.

* **Set Operations**: combinam as observações das tabelas como se fossem conjuntos de elementos.

Começaremos essa aula falando dos **Mutating Joins**.

---

## Tipos de JOIN: setup

Usando os diagramas de Wickham and Grolemund (2017), considere dados de duas tabelas:

A coluna colorida é a chave; `x` e `y` são colunas, tomando valores `x1`, `x2`, etc.

Vamos criar essas tabelas de dados no R:

```r
x <- data.frame(key = c(1,2,3),
 val_x = c("x1","x2","x3"))

y <- data.frame(key = c(1,2,4),
 val_y = c("y1","y2","y4"))
```

---

## INNER JOIN: inner_join

`inner_join(x,y)`: mantém somente as observações que estão em ambos `x` e `y`.

```r
x %>% inner_join(y, by = "key")
```

```
##   key val_x val_y
## 1   1    x1    y1
## 2   2    x2    y2
```

---
## Exemplo: Super-heróis e Editoras

```r
publishers %>% inner_join(superheroes, by = "publisher")
```

---

## OUTER JOIN: left_join

`left_join(x, y)`: une as linhas correspondentes de `y` em `x`.

```r
x %>% left_join(y, by = "key")
```

```
## key val_x val_y
## 1 1 x1 y1
## 2 2 x2 y2
## 3 3 x3 <NA>
```

---

## Exemplo: Super-heróis e Editoras

```r
publishers %>% left_join(superheroes, by = "publisher")
```

---

## OUTER JOIN: right_join

`right_join(x, y)`: une as linhas correspondentes de `x` em `y`.

```r
x %>% right_join(y, by = "key")
```

```
## key val_x val_y
## 1 1 x1 y1
## 2 2 x2 y2
## 3 4 <NA> y4
```

---

## Exemplo: Super-heróis e Editoras

```r
publishers %>% right_join(superheroes)
```

```
## Joining, by = "publisher"
```

```
## # A tibble: 7 x 5
## publisher yr_founded name alignment gender
## <chr> <dbl> <chr> <chr> <chr>
## 1 DC 1934 Batman good male
## 2 DC 1934 Joker bad male
## 3 DC 1934 Catwoman bad female
## 4 Marvel 1939 Magneto bad male
## 5 Marvel 1939 Storm good female
## 6 Marvel 1939 Mystique bad female
## 7 Dark Horse Comics NA Hellboy good male
```

---

## OUTER JOIN: full_join

`full_join(x, y)`: mantém todas as observações e valores de `x` e `y`.

```r
x %>% full_join(y, by = "key")
```

```
## key val_x val_y
## 1 1 x1 y1
## 2 2 x2 y2
## 3 3 x3 <NA>
## 4 4 <NA> y4
```

---

## Exemplo: Super-heróis e Editoras

```r
superheroes %>% full_join(publishers, by = "publisher")
```

---

## Exemplo: que professores dão quais aulas?

Todos os professores de todos os cursos:

```r
person %>%
  right_join(taughtBy, by = "p_id") %>%
  as_tibble
```

```
## # A tibble: 189 x 7
## p_id professor student hasPosition inPhase yearsInProgram course_id
## <int> <int> <int> <chr> <chr> <chr> <int>
## 1 5 1 0 Faculty 0 0 19
## 2 5 1 0 Faculty 0 0 51
## 3 5 1 0 Faculty 0 0 71
## 4 9 0 1 0 Post_Generals Year_5 124
## 5 18 0 1 0 Pre_Quals Year_3 51
## 6 22 1 0 Faculty_eme 0 0 21
## 7 40 1 0 Faculty 0 0 0
## 8 40 1 0 Faculty 0 0 1
## 9 46 1 0 Faculty 0 0 124
## 10 46 1 0 Faculty 0 0 172
## # … with 179 more rows
```

---

## Exemplo: que professores dão quais aulas?

Vamos agora incluir o nível do curso.

```r
person %>%
  right_join(taughtBy, by='p_id') %>%
  left_join(course, by='course_id') %>%
  as_tibble() %>%
  select(-professor, -student)
```

```
## # A tibble: 189 x 6
## p_id hasPosition inPhase yearsInProgram course_id courseLevel
## <int> <chr> <chr> <chr> <int> <chr>
## 1 5 Faculty 0 0 19 Level_500
## 2 5 Faculty 0 0 51 Level_400
## 3 5 Faculty 0 0 71 Level_500
## 4 9 0 Post_Generals Year_5 124 Level_300
## 5 18 0 Pre_Quals Year_3 51 Level_400
## 6 22 Faculty_eme 0 0 21 Level_400
## 7 40 Faculty 0 0 0 Level_500
## 8 40 Faculty 0 0 1 Level_500
## 9 46 Faculty 0 0 124 Level_300
## 10 46 Faculty 0 0 172 Level_500
## # … with 179 more rows
```

---

## Exemplo: que professores dão quais aulas?

Alguns estudantes ensinam classes avançadas.

```r
person %>% right_join(taughtBy, by='p_id') %>%
  left_join(course, by='course_id') %>%
  filter(student == 1) %>%
  as_tibble() %>% select(-professor)
```

```
## # A tibble: 9 x 7
## p_id student hasPosition inPhase yearsInProgram course_id courseLevel
## <int> <int> <chr> <chr> <chr> <int> <chr>
## 1 9 1 0 Post_Generals Year_5 124 Level_300
## 2 18 1 0 Pre_Quals Year_3 51 Level_400
## 3 75 1 0 Post_Generals Year_6 165 Level_300
## 4 99 1 0 Post_Quals Year_2 21 Level_400
## 5 141 1 0 Post_Generals Year_6 165 Level_300
## 6 204 1 0 Post_Generals Year_6 38 Level_400
## 7 255 1 0 Post_Generals Year_5 38 Level_400
## 8 263 1 0 Post_Generals Year_6 49 Level_400
## 9 278 1 0 Pre_Quals Year_2 144 Level_500
```

---

## Exemplo: que professores dão quais aulas?

```r
person %>% right_join(taughtBy, by='p_id') %>%
  left_join(course, by='course_id') %>%
  filter(student == 0) %>% group_by(hasPosition, courseLevel) %>%
  tally()
```

```
## # A tibble: 12 x 3
## # Groups: hasPosition [5]
## hasPosition courseLevel n
## <chr> <chr> <int>
## 1 0 Level_300 9
## 2 0 Level_400 7
## 3 0 Level_500 3
## 4 Faculty Level_300 17
## 5 Faculty Level_400 54
## 6 Faculty Level_500 80
## 7 Faculty_adj Level_400 2
## 8 Faculty_aff Level_400 1
## 9 Faculty_aff Level_500 2
## 10 Faculty_eme Level_300 1
## 11 Faculty_eme Level_400 3
## 12 Faculty_eme Level_500 1
```

---

## Chaves Duplicadas (*Duplicated keys*)

Como nós vimos no exemplo dos professores, chaves duplicadas em uma tabela não causam problema, desde que você escolha um join apropriado.

Nesse exemplo, a coluna colorida é uma *primary key* em `y` e uma *foreign key* em `x`.

Quando as chaves são únicas, elas são chamadas de **primary keys**; se há entradas repetidas, elas são chamadas de **foreign keys**. Os valores associados a primary keys são repetidos na tabela final.

---

## Chaves Duplicadas

Quando ambas as tabelas têm chaves duplicadas, ao fazer um join, será executado um produto cartesiano das entradas.

Evite joins assim! Em tese, as bases relacionais devem ter pelo menos uma chave que unicamente determina as observações em cada tabela.

---

## Sintaxe do argumento "by"

A ação padrão (*default*) das funções `*_join(x, y)` no `dplyr` é `by = NULL`, que realiza o join pela combinação de *todas* as colunas com nomes idênticos em x e y. Isso pode ser perigoso!

```r
x$newCol <- c(1, 1, 2)
y$newCol <- c(1, 2, 2)
full_join(x, y)
```

```
## Joining, by = c("key", "newCol")
```

```
## key val_x newCol val_y
## 1 1 x1 1 y1
## 2 2 x2 1 <NA>
## 3 3 x3 2 <NA>
## 4 2 <NA> 2 y2
## 5 4 <NA> 2 y4
```

```r
x$newCol <- NULL
y$newCol <- NULL
```

---

## Sintaxe do argumento "by"

Já `by = "colName"` une as observações pelo "colName" especificado.

```r
full_join(x, y, by = "key")
```

```
## key val_x val_y
## 1 1 x1 y1
## 2 2 x2 y2
## 3 3 x3 <NA>
## 4 4 <NA> y4
```

Caso você queira comparar diferentes colunas, a sintaxe é `by = c("colunaX" = "colunaY")`. Note que o `R` remove `key` de `y` sem avisar!

```r
x$newKey <- c(1,4,2)
full_join(x, y, by = c("newKey" = "key"))
```

```
##   key val_x newKey val_y
## 1   1    x1      1    y1
## 2   2    x2      4    y4
## 3   3    x3      2    y2
```

```r
x$newKey <- NULL
```

---

## Outras Implementações: `merge`

A função `merge()` da base do R pode executar todos os tipos de *mutating joins*:

---

## Outras Implementações: SQL

SQL serviu de inspiração para os verbos do `dplyr`:

---

## Filtering joins

Há dois importantes filtering joins:

* `semi_join(x, y)` mantém todas as observações em `x` que estão presentes em `y`.
* `anti_join(x, y)` remove todas as observações em `x` que estão presentes em `y`.

Esses `*_join` retornam tabelas `x` filtradas, e não unem `x` e `y`.

---

## semi_join

`semi_join(x,y)`: só retorna elementos de `x` que também estão em `y`.

Exemplo:

```r
all.equal(x %>% semi_join(y,  by = "key"),
          x %>% filter(key %in% y$key))
```

```
## [1] TRUE
```

---

## Exemplo: Super-heróis e Editoras

```r
publishers %>% semi_join(superheroes, by = "publisher")
```

---

## semi_join: chaves duplicadas

Não há problema se as chaves forem duplicadas para o `semi_join`, isto é, o `semi_join` não duplica as linhas.

---

## anti_join

`anti_join(x,y)`: só retorna elementos de `x` que **não** estão em `y`.

É útil para detectar se há chaves faltantes em uma tabela.

Exemplo:

```r
all.equal(x %>% anti_join(y,  by = "key"),
          x %>% filter(!(key %in% y$key)))
```

```
## [1] TRUE
```

---

## Exemplo: Super-heróis e Editoras

```r
publishers %>% anti_join(superheroes, by = "publisher")
```

---

## Set Operations

Esses verbos são usados com menor frequência, mas ocasionalmente podem ser úteis.

Aqui, espera-se que as tabelas `x` e `y` tenham as mesmas variáveis e as observações são tratados como conjuntos de elementos.

Todas essas operações usam a linha completa, comparando os valores de todas as variáveis.

Vamos usar essas duas tabelas como exemplo:

---

## Interseção

`intersect(x, y)`: retorna apenas as observações que estão em ambos `x` e `y`.

---

## União

`union(x, y)`: returna observações que estão em `x` ou `y`.

<img src="aula03/union_complete.png" width=680>

Veja também a função `union_all(x, y)`.

---

## Diferença

`setdiff(x, y)`: retorna observações que estão em `x`, mas não em `y`.

<img src="aula03/setdiff_complete.png" width=700>

---

# Referência

* [R for Data Science - https://r4ds.had.co.nz/](https://r4ds.had.co.nz/)
